Équipement des fusibles : à gauche dans le tableau de bordFusibles
Numéro Consommateur Intensité du courant en
ampères
1 Pompe secondaire à eau 1.8 20 VT (T16) 15
2A BS / E SP 10
3 Libre
4 Feu stop, contacteur embrayage, bobines relais 5
5 Appareil commande moteur (essence) 5
6 Feu position droit 5
7 Feu position gauche 5
8 Centrale dégivrage rétroviseurs 5
9 Sonde Lambda 10
10 Signal « S »
a). Centrale radio 5
11 Alimentation rétroviseurs électriques 5
12 Régulation hauteur phares 5
13 Capteur niveau/pression huile 5
14 Chauffage d'appoint moteur/Pompe carburant 10
15 Centrale boîte automatique 10
16 Sièges chauffants 15
17 Appareil commande moteur 5
18 Porte-instruments/Chauffage et ventilation, Navigation, Régulation hauteur phares, Rétroviseur électrique 10
19 Feu recul 10
20 Pompe essuie-glace 10
COR_FRA_0707 Seite 219 Donnerstag, 2. August 2007 11:29 11

Faites-le vous-même
220

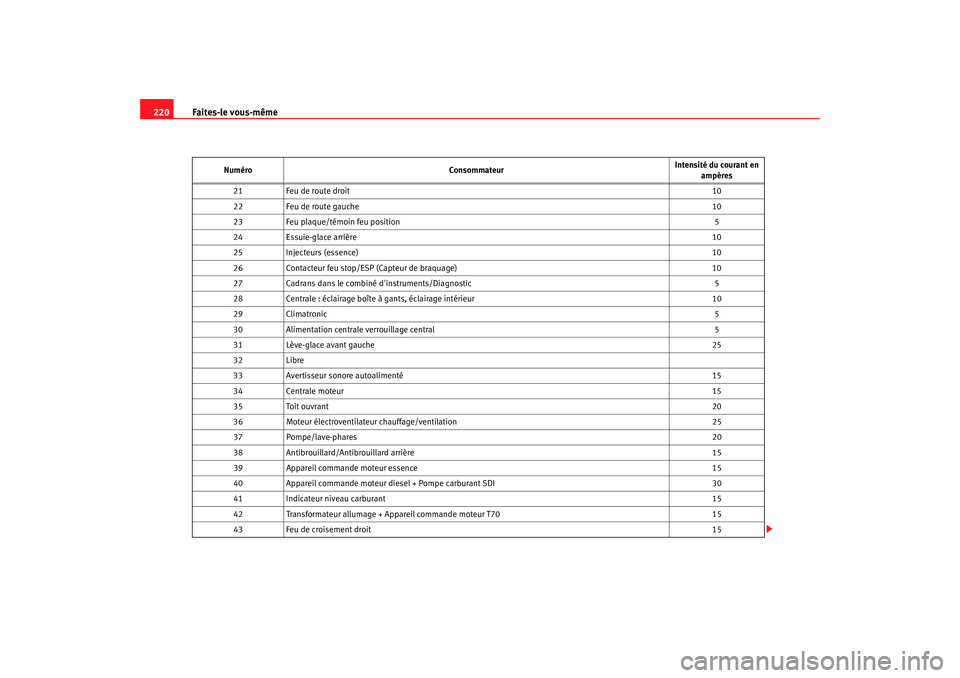

21 Feu de route droit 10
22 Feu de route gauche 10
23 Feu plaque/témoin feu position 5
24 Essuie-glace arrière 10
25 Injecteurs (essence) 10
26 Contacteur feu stop/ESP (Capteur de braquage) 10
27 Cadrans dans le combiné d'instruments/Diagnostic 5
28 Centrale : éclairage boîte à gants, éclairage intérieur 10
29 Climatronic 5
30 Alimentation centrale verrouillage central 5
31 Lève-glace avant gauche 25
32 Libre
33 Avertisseur sonore autoalimenté 15
34 Centrale moteur 15
35 Toit ouvrant 20
36 Moteur électroventilateur chauffage/ventilation 25
37 Pompe/lave-phares 20
38 Antibrouillard/Antib rouillard arrière 15
39 Appareil commande moteur essence 15
40 Appareil commande moteur di esel + Pompe carburant SDI 30
41 Indicateur niveau carburant 15
42 Transformateur allumage + Appareil commande moteur T70 15
43 Feu de croisement droit 15
Numéro
Consommateur Intensité du courant en
ampères
COR_FRA_0707 Seite 220 Donnerstag, 2. August 2007 11:29 11

Faites-le vous-même221
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Affectation de fusibles sous le volant dans le support relaisFusibles PTC44
Lève-glace arrière gauche 25
45 Lève-glace avant droit 25
46 Centrale essuie-glace 20
47 Centrale dégivrage glace arrière 20
48 Centrale clignotants 15
49 Allume-cigare 15
50 Centrale de verrouillage 15
51 Radio/CD/GPS/Téléphone 20
52 Avertisseur sonore 20
53 Feu de croisement gauche 15
54 Lève-glace arrière droit 25a)Le signal « S » est un système incorporé par la serrure de direction et démarrage dont la fonction permet, après avoir coupé l'al lumage et sans retirer la clé de la serrure de direction
et démarrage, la connexion de quelques éléments électriques, par exemple l'autoradio, la lampe de courtoisie, etc. Cette foncti on est désactivée quand on extrait de la serrure de
direction et démarrage.
Numéro ConsommateurIntensité du courant en
ampères
1 Chauffage supplémentaire électrique par air 40
2 Chauffage supplémentaire électrique par air 40
3 Chauffage supplémentaire électrique par air 40
Numéro
Consommateur Intensité du courant en
ampères
COR_FRA_0707 Seite 221 Donnerstag, 2. August 2007 11:29 11

Faites-le vous-même
222Affectation de fusibles dans le compartiment moteur sur la batterieFusibles en métal
6)
Fig. 139 Boîtier de fusi-
bles sur la batterie
6)Ces fusibles ne peuvent être remplacés que par un Service technique
Numéro ConsommateurIntensité du courant en
ampères
1 Alternateur/Démarreur 175
2 Alimentation distributeur de potentiel de l'habitacle 110
3 Pompe servo-direction 50
4 Préchauffage bougies (diesel) 50
5 Électroventilateur chauffage/ventilateur clima 40
6 C en tra le A BS 40
COR_FRA_0707 Seite 222 Donnerstag, 2. August 2007 11:29 11

Faites-le vous-même223
Pour rouler en toute sécurité
Utilisation
Conseils pratiques
Caractéristiques techniques
Fusibles pas métalliques
Remplacement des lampesGénéralitésAvant de remplacer une lampe, il faut
déconnecter l'équipement électrique
correspondant.
Ne pas toucher le verre avec la main car les empreintes digitales se vaporise-
raient sous l'effet de la chaleur de la lampe et provoqueraient la réduction de
la durée de vie des lampes et de la condensation sur la surface du miroir, en
diminuant ainsi son efficacité. Une lampe ne peut être remplacée que par une autre de mêmes caractéristi-
ques. La désignation correspondante est
inscrite sur le culot de l'ampoule ou
sur le bulbe de verre.
Nous vous recommandons de toujours disposer d'une boîte avec des lampes
de rechange dans votre véhicule. Vous devez au moins disposer des lampes
suivantes, qui son très importantes pour la sécurité routière.
Feux arrière dans la carrosserie
Frein/position 12V/P21/5W
Clignotant 12V/P21W
Numéro
ConsommateurIntensité du courant en
ampères
7 Centrale ABS 25
8 Électroventilateur chauffage/ventilateur clima 30
9 Centrale ABS 10
10 Centrale câblage 5
11 Ventilateur clima 5
12 Libre
13 Centrale Jacto pour boîte automatique 5
14 Libre
15 Libre
16 Libre
COR_FRA_0707 Seite 223 Donnerstag, 2. August 2007 11:29 11

Faites-le vous-même
224Feux arrière dans hayon
position faible 12V/W5W
antibrouillard 12V/P21W
marche arrière 12V/P21W
Phares à un seul réflecteur*
route/croisement 12V 60/55W (H4)
clignotants 12V/PY21W
position 12/W5W
Phares à double réflecteur
croisement 12V/55W (H7)
route 12V/55W (H3)
clignotants 12V/PY21W
position 12V/W5W
Phares xénon
7)
Feu de croisement 12V/35W (D1S)
8)
route 12V/55W (H7)
clignotants 12V/PY21W
position 12V/W5W
Phare antibrouillard*
Phare antibrouillard 12V/55W (H3)
Éclairage de la plaque d'immatriculation
Éclairage de la plaque d'immatriculation - C5W
Prudence !
•
Les lampes halogènes (H3, H7, H4...) sont sous pression et peuvent
exploser quand on les remplace.
•
C'est pour cette raison qu'il faut porter des gants et des lunettes de
protection pour remplacer une lampe halogène.Nota
•
Étant donné la difficulté d'accès de certaines lampes, leur remplacement
devra être effectué par un Service Technique. Tout de même, vous trouverez
ci-dessous la procédure à suivre pour ce remplacement, sauf pour les phares
de xénon*.
7)Sur ce type de phares, le changement de lampes doit être réalisé par un Service Tech-
nique car il faut démonter des éléments complexes du véhicule et réaliser une remise
à zéro du système de réglage automatique qu'il intègre.8)Les lampes de décharge de xénon ont 2,5 fo is plus de flux lumineux et une durée de
vie moyenne 5 fois supérieure à celle des lampes halogènes, ce qui signifie que sauf
en cas de défaut anormal, il n'est pas nécessaire de les remplacer durant la vie utile
du véhicule.
